کنترل کیفیت چاپ افست؛ دانسیته، دات گین (TVI)، Gray Balance، ΔE و رجیستر

OFFSET QC • DENSITY • TVI • GRAY BALANCE • ΔE • REGISTER

در کنترل کیفیت چاپ افست فقط این‌که برگه «خوب به نظر برسد» کافی نیست. چاپ می‌تواند از نظر ظاهری قابل‌قبول باشد اما در طول تیراژ به‌تدریج از Target فاصله بگیرد، رجیستر تغییر کند، TVI بالا برود یا Gray Balance به سمت یک ته‌رنگ ناخواسته حرکت کند. برای همین Pressroom حرفه‌ای ترکیبی از بازرسی بصری، Color Bar، دانسیته، Dot Gain/TVI، L*a*b*، Delta E، Gray Balance و Register Control را کنار هم می‌گذارد.

کنترل کیفیت چاپ افست Density & TVI L*a*b* / ΔE ISO 12647-2

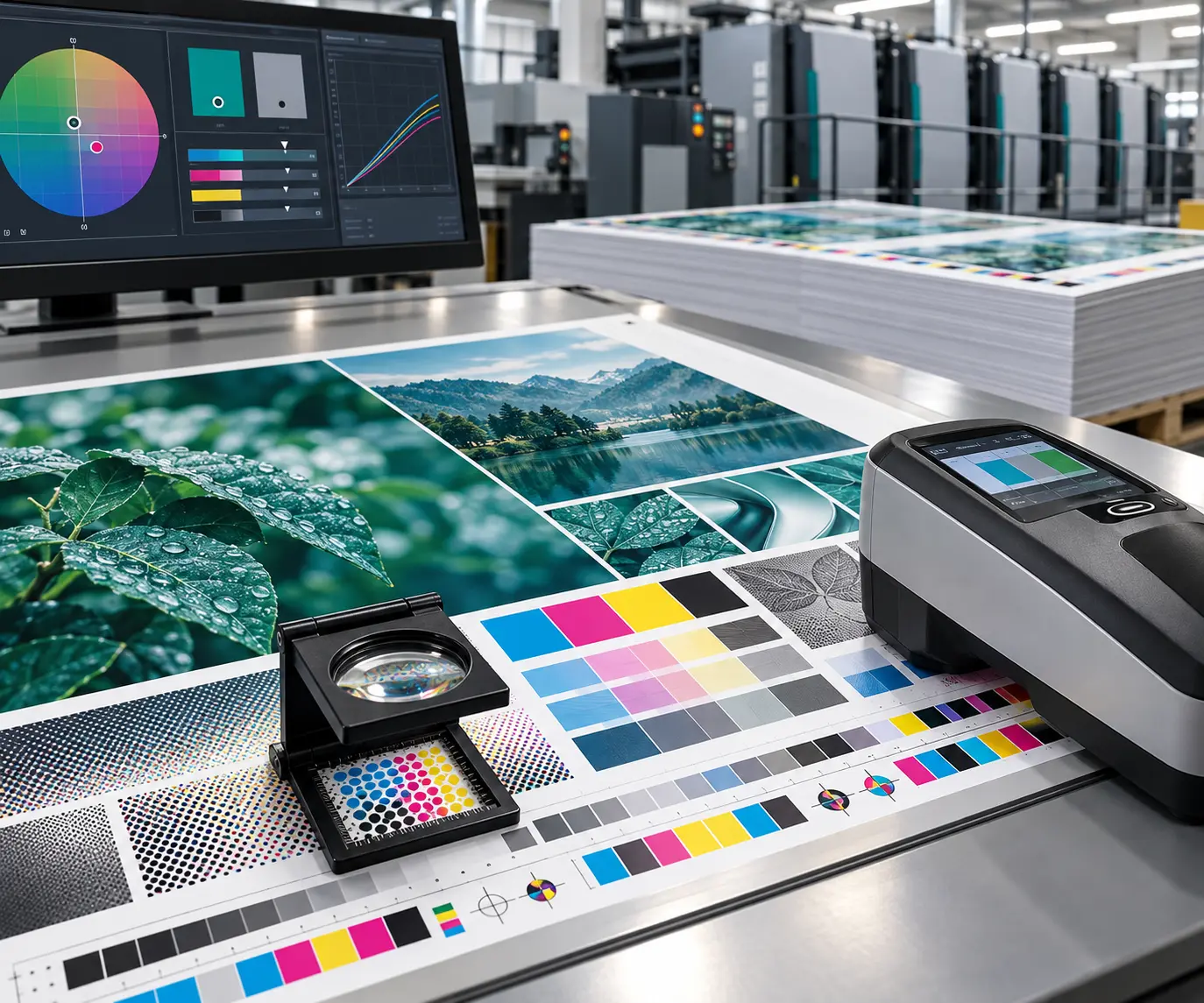

کنترل کیفیت چاپ افست با دانسیته، دات گین TVI، Gray Balance، Delta E و رجیستر
در Pressroom، کیفیت پایدار از ترکیب Measurement و Inspection ساخته می‌شود؛ نه از یک عدد یا یک نگاه.
✓

پاسخ سریع: مهم‌ترین شاخص‌های کنترل کیفیت چاپ افست کدام‌اند؟

هر شاخص یک سؤال متفاوت را جواب می‌دهد.

Densityمقدار نوری/تیرگی Solid Ink و ثبات Process را دنبال می‌کند؛ اما به‌تنهایی Match رنگ را اثبات نمی‌کند.
TVI / Dot Gainنشان می‌دهد Tone چاپ‌شده نسبت به مقدار مرجع چقدر تغییر کرده است.
Gray BalanceNeutral Reproduction را می‌سنجد و می‌تواند انحراف ترکیب CMY را آشکار کند.
L*a*b* / ΔEرنگ اندازه‌گیری‌شده را با Reference مقایسه می‌کند؛ Formula و Tolerance باید مشخص باشند.
Registerهم‌راستایی Separationها و عناصر مکانیکی چاپ را کنترل می‌کند.
Run Consistencyمی‌پرسد خروجی در طول تیراژ ثابت مانده یا فقط یک OK Sheet خوب بوده است.

چرا کنترل کیفیت چاپ فقط با چشم کافی نیست؟

چشم انسان برای دیدن Defect، Banding، Misregister، کثیفی، Slur، Doubling یا شکست Visual بسیار مهم است؛ اما چشم ابزار عددی نیست. Adaptation، نور محیط، رنگ پس‌زمینه و حتی خستگی اپراتور می‌تواند برداشت را تغییر دهد.

به همین دلیل استانداردهای Process Control و سیستم‌های صنعتی اندازه‌گیری، Measurement را در کنار Visual Inspection قرار می‌دهند. ISO 12647-2 پارامترهای فرایندی برای تولید Separations، Forme، OK Print و Production Print در افست را تعریف می‌کند، و Fogra در PSO روی Color Management، Proof، Platemaking، Make-ready و Run Control تمرکز دارد.

اصل مهم: Measurement جای چشم را نمی‌گیرد و چشم هم جای Measurement را نمی‌گیرد. یک برگه می‌تواند عدد مناسب داشته باشد اما Defect مکانیکی داشته باشد؛ یا ظاهراً خوب باشد اما از Reference Color فاصله گرفته باشد.

Print Control Strip یا Color Bar؛ نوار تزئینی نیست

Control Strip مجموعه‌ای از Patchهای هدفمند برای Process Diagnosis است. Heidelberg در Dipco Elements، Control Elementهایی برای Color Control، Dot Gain، Process Control و Auto Register ارائه می‌کند. این Patchها کمک می‌کنند مشکل به‌جای حدس، از روی داده دنبال شود.

Patch چه چیزی را نشان می‌دهد؟ کاربرد عیب‌یابی
CMYK Solids Solid Density / L*a*b* رنگ‌های اصلی Ink Level، Colour Match، Drift
25/50/75% Tints Tone Reproduction / TVI Dot Growth، Unit Issue، Curve
Gray Patches Neutral Reproduction CMY Imbalance / Cast
Overprints Interaction بین Inkها Ink/Sequence/Chemistry Diagnosis
Register Marks Alignment مکانیکی Separationها Misregister / Sheet Position

دانسیته چاپ چیست؟ Density برای Process Control، نه تمام Color Science

Print Density میزان جذب/بازتاب نوری یک ناحیه چاپ‌شده را به‌شکل لگاریتمی بیان می‌کند و برای کنترل Solid Ink و ثبات Press بسیار مفید است. Densitometerهای چاپ می‌توانند Density، Dot Area و Gray Balance را اندازه بگیرند.

اما Density را با Colorimetric Match یکی ندانید. دو Sample ممکن است Density نزدیک داشته باشند اما Hue یا Spectral Behavior متفاوتی نشان دهند. برای مقایسه واقعی رنگ، L*a*b* و Delta E وارد تصویر می‌شوند.

Density بالا/پایینمی‌تواند از Ink Film، Paper، Press Setting و Condition اثر بگیرد.
Target عدد ثابت نیستبرای همه Paper/Ink/Condition یک Density جهانی وجود ندارد.
Trend مهم استDrift Density در طول Run می‌تواند Consistency را خراب کند.
از جدول‌های اینترنتی «Density مناسب CMYK» به‌عنوان دستور جهانی استفاده نکنید. Target باید از Printing Condition، Calibration و Workflow واقعی بیاید.

دات گین و TVI چیست؟ وقتی Tone چاپ‌شده بزرگ‌تر از مقدار مرجع دیده می‌شود

Dot Gain اصطلاح رایجی است، اما در Process Control مدرن معمولاً Tone Value Increase یا TVI دقیق‌تر است. TVI تفاوت Tone Value اندازه‌گیری‌شده با Tone Value مرجع را بیان می‌کند. تغییر TVI می‌تواند از Press، Plate، Blanket، Paper، Ink، Water Balance و شرایط مکانیکی اثر بگیرد.

در مقاله ترام چاپ، LPI و Moiré ساختار Dot را از دید Prepress بررسی کردیم؛ اینجا موضوع، رفتار همان Toneها در Production است.

TVI بالاMidtoneها می‌توانند سنگین‌تر یا تیره‌تر شوند.
TVI پایینTone Reproduction می‌تواند سبک‌تر از Aim باشد.
Unit Comparisonاختلاف غیرعادی یک Unit می‌تواند به عیب مکانیکی/تنظیمی اشاره کند.
برای TVI هم عدد جهانی منتشر نکنید. Aim و Tolerance باید از Standard/Characterization/Press Condition مورد استفاده بیاید.
بررسی ترام، Dot Structure و کیفیت چاپ زیر لوپ برای کنترل دات گین و Moire
لوپ چاپ کمک می‌کند Dot Structure، Moiré، Slur و رفتار واقعی ترام را ببینید؛ Measurement عددی مکمل این بازرسی است.

Gray Balance؛ چرا Neutralها زودتر از عکس‌ها مشکل Press را لو می‌دهند؟

Gray Balance یعنی رفتار ترکیب رنگ‌ها در نواحی Neutral. اگر یکی از Process Colorها نسبت به دیگران Drift کند، Gray Patch می‌تواند سریع‌تر از یک عکس شلوغ ته‌رنگ Cyan، Magenta یا Yellow را آشکار کند.

Fogra در 2026 سند مستقلی درباره Gray Reproduction و Gray Balance در ارتباط با TVI منتشر کرده است. Techkon نیز در Workflowهای G7 از Gray Balance و NPDC برای ارزیابی Neutral Reproduction استفاده می‌کند. این دو Framework را نباید عیناً یکی فرض کرد؛ اما هر دو نشان می‌دهند Gray یک Diagnostic Area بسیار مهم است.

Neutral CastGray به سمت رنگ خاصی می‌رود.
Process Driftیکی از CMY Units از Calibration دور شده است.
Substrate EffectPaper White روی برداشت Neutral اثر دارد.

L*a*b* و Delta E در چاپ؛ اختلاف رنگ را چطور عددی می‌کنیم؟

در CIELAB، مختصات L*، a* و b* موقعیت رنگ را در یک فضای رنگی تعریف می‌کنند. Delta E فاصله بین دو رنگ — مثلاً Reference و Sample — را بر اساس یک Formula مشخص خلاصه می‌کند.

L*روشنایی نسبی از تیره به روشن.
a*محور تقریبی سبز ↔ قرمز.
b*محور تقریبی آبی ↔ زرد.
ΔEفاصله Sample و Reference طبق Formula تعریف‌شده.

ΔE76 و ΔE00 را یکی نگیرید

Formulaهای مختلف Color Difference می‌توانند برای یک Pair عدد متفاوتی بدهند. Fogra در مارس 2026 راهنمای مستقلی درباره استفاده از ΔE76 در برابر ΔE00 برای Colour Tolerance و Process Control در Offset منتشر کرده است.

Threshold جهانی نداریم. گفتن «ΔE زیر 2 همیشه عالی است» بدون اشاره به Formula، Reference، Measurement Condition، نوع Patch، Standard و قرارداد Job بیش‌ازحد ساده‌سازی است.

برای زنجیره Profile و تبدیل رنگ، راهنمای ICC Profile و Color Management را ببینید.

Register Control؛ اگر CMYK دقیق روی هم ننشیند چه می‌شود؟

Register یعنی هم‌راستایی واقعی Separationها روی برگه. Misregister می‌تواند هاله رنگی، لبه دوگانه، متن ناواضح یا White Gap ایجاد کند. این موضوع با Trapping مرتبط است اما یکی نیست.

Register Markهدف مکانیکی برای بررسی Alignment Separationها.
Loupeبررسی دقیق Edge، Mark و Dot Structure.
Inline / Cameraدر بعضی Pressها Register به‌صورت خودکار اندازه‌گیری و اصلاح می‌شود.

برای تفاوت دقیق Register، Trapping، Knockout و Overprint، مقاله رجیستر و Trapping در چاپ را بخوانید.

کنترل رجیستر، لبه رنگ ها و Color Bar روی برگه چاپ افست با لوپ
Register Target و لبه‌های رنگی زیر لوپ، Misregister و رفتار واقعی Separationها را واضح‌تر از Zoom مانیتور نشان می‌دهند.

ISO 13655؛ چرا Measurement Condition مهم است؟

ISO 13655 روش‌ها و شرایط Spectral Measurement و Colorimetric Computation برای Graphic Arts را تعریف می‌کند. نکته کاربردی این است که عدد رنگ بدون Context اندازه‌گیری ناقص است.

Measurement ModeM0/M1/M2/M3 و شرایط ابزار می‌توانند نتیجه را تغییر دهند.
Instrument Calibrationدستگاه باید طبق Specification نگهداری و کالیبره شود.
SubstratePaper White و Optical Brighteners می‌توانند روی Measurement اثر بگذارند.
Reference ContextSample و Reference باید با Method سازگار مقایسه شوند.

Densitometer یا Spectrophotometer؛ کدام ابزار چه کاری می‌کند؟

ابزار اندازه‌گیری‌های رایج کاربرد
Densitometer Density، Dot Area، Dot Gain، Gray Balance در ابزارهای مناسب کنترل سریع Press Process
Spectrophotometer Spectral Data، L*a*b*، ΔE، Spot Color و بیشتر Colorimetric Match و Brand Color Control
Hybrid Modern Device هر دو خانواده Function در یک ابزار Process + Color Control یکپارچه

Heidelberg و Techkon هر دو سیستم‌هایی ارائه می‌کنند که Colorimetric و Densitometric Control را در Pressroom ترکیب می‌کنند؛ اما ابزار خاص چاپ ناژو در این مقاله ادعا یا فرض نشده است.

OK Sheet کافی نیست؛ Consistency تیراژ را کنترل کنید

رسیدن به یک برگه خوب در Make-ready فقط شروع کار است. دما، آب و مرکب، Paper Batch، Blanket Condition، Press Speed و سایر متغیرها می‌توانند در طول Production تغییر کنند.

✓ Reference / OK Sheet مشخص
✓ Sampling در طول Run
✓ Density Trend
✓ Solid L*a*b* / ΔE
✓ Gray Balance
✓ TVI / Tone Control
✓ Register
✓ Visual Defect Inspection

Fogra PSO در آزمون Print Run نیز Consistency را با Sampleهای تیراژ ارزیابی می‌کند؛ Quality Control یعنی حفظ فرایند، نه فقط رسیدن لحظه‌ای به Target.

نقشه عیب‌یابی: کدام شاخص را اول بررسی کنیم؟

کل Sheet سنگین یا سبک شده است
ابتدا Solid Density، Ink Feed، Paper Condition و Trend نسبت به OK Sheet را بررسی کنید؛ سپس Colorimetric Match را ببینید.
Midtoneها بیش‌ازحد تیره‌اند
TVI/Dot Gain در 25/50/75%، وضعیت واحدهای چاپ، Blanket و Curve را بررسی کنید.
Gray ته‌رنگ دارد
Gray Balance و CMY Drift را با Reference و Paper White مقایسه کنید.
رنگ برند «نزدیک» است ولی Match نیست
L*a*b*، ΔE Formula، Reference، Measurement Condition و Spot/Process بودن رنگ را بررسی کنید.
هاله رنگی دور لبه‌ها دیده می‌شود
Register را با Mark/Loupe بررسی کنید؛ سپس Trapping و Knockout فایل را جداگانه کنترل کنید.
ابتدای تیراژ خوب است، آخر آن فرق دارد
Run Consistency، Density Trend، Temperature/Water/Ink Stability و Sampling Interval را بررسی کنید.

Workflow پیشنهادی کنترل کیفیت چاپ افست

01 — Final PDF
فایل Production و Revision دقیق مشخص شود.
02 — Preflight
Color Space، Spot، Overprint، Font، Bleed و Image بررسی شوند.
03 — Printing Condition
Paper، Ink، Profile/Characterization و Process تعریف شوند.
04 — Control Strip
Patchهای لازم برای Measurement در Sheet حضور داشته باشند.
05 — Make-ready
Density، TVI، Gray، L*a*b* و Register به Aim نزدیک شوند.
06 — OK Sheet
Reference تولید ثبت و نگهداری شود.
07 — Run Sampling
نمونه‌ها در طول تیراژ به‌صورت دوره‌ای کنترل شوند.
08 — Visual Inspection
Defectهای مکانیکی و سطحی جداگانه بررسی شوند.
09 — Records
Measurement/Approval/Revision برای Reprint قابل بازیابی باشد.

برای آماده‌سازی فایل قبل از این مرحله، راهنمای فایل آماده چاپ را ببینید.

۱۰ اشتباه رایج در کنترل کیفیت چاپ

۱. فقط با چشم قضاوت کردن
Drift عددی قبل از محسوس‌شدن می‌تواند شروع شود.
۲. Density = Color Match
Density نزدیک الزاماً L*a*b* مشابه نیست.
۳. یک Target برای همه کاغذها
Printing Condition نادیده گرفته می‌شود.
۴. ΔE بدون Formula
dE76 و dE00 به‌جای هم استفاده می‌شوند.
۵. TVI فقط در Make-ready
Drift تیراژ دیده نمی‌شود.
۶. Register = Trapping
عیب مکانیکی و Prepress با هم مخلوط می‌شوند.
۷. Color Bar بدون Plan
Patch هست اما Measurement/Action تعریف نشده.
۸. دستگاه اندازه‌گیری بدون Context
Mode/Calibration/Reference مشخص نیست.
۹. OK Sheet = کل تیراژ
Run Consistency کنترل نمی‌شود.
۱۰. عدد خوب، Defect بد
Slur، Hickey، Scratch و Defect فیزیکی فراموش می‌شوند.

سؤالات متداول کنترل کیفیت چاپ افست

دانسیته مناسب CMYK در چاپ افست چقدر است؟
یک عدد جهانی وجود ندارد. Target به Printing Condition، Paper، Ink، Calibration و Standard مورد استفاده وابسته است. هدف باید از Reference واقعی همان Workflow بیاید.
Dot Gain با TVI چه فرقی دارد؟
Dot Gain اصطلاح رایج‌تر است؛ TVI یا Tone Value Increase بیان استانداردترِ افزایش Tone Value نسبت به مرجع است. در تفسیر حرفه‌ای بهتر است Target و Method مشخص باشند.
Delta E پایین یعنی چاپ حتماً باکیفیت است؟
خیر. Delta E فقط اختلاف Colorimetric نسبت به Reference را بیان می‌کند. Register، TVI، Defect، Uniformity، Sharpness و Run Consistency شاخص‌های جدا هستند.
Delta E 2000 بهتر است یا Delta E 76؟
Formulaها رفتار متفاوت دارند و کاربرد باید با Standard/Contract هماهنگ شود. بدون تعیین Formula، نوشتن یک Tolerance به‌تنهایی مبهم است.
Gray Balance چرا در چاپ مهم است؟
Neutral Patchها نسبت به Drift ترکیب CMY حساس‌اند و می‌توانند ته‌رنگ ناخواسته یا عدم تعادل Process را زود آشکار کنند.
آیا رجیستر خوب با Trapping خوب یکی است؟
خیر. Register هم‌راستایی واقعی رنگ‌ها روی Press است؛ Trapping یک راهکار Prepress برای کاهش اثر Misregister در مرز رنگ‌هاست.
چرا باید در طول تیراژ چند بار اندازه‌گیری شود؟
چون Press Process ثابت مطلق نیست. Sampling دوره‌ای کمک می‌کند Drift رنگ، TVI، Register یا Density قبل از تبدیل شدن به تعداد زیادی Waste شناسایی شود.
